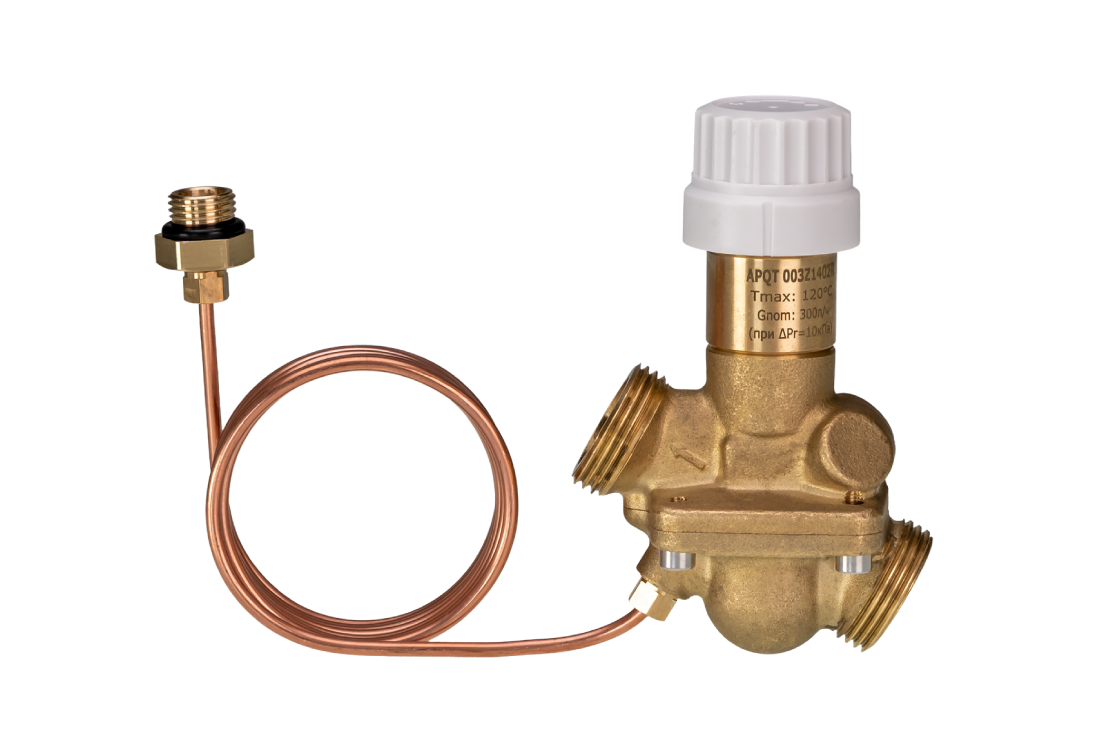

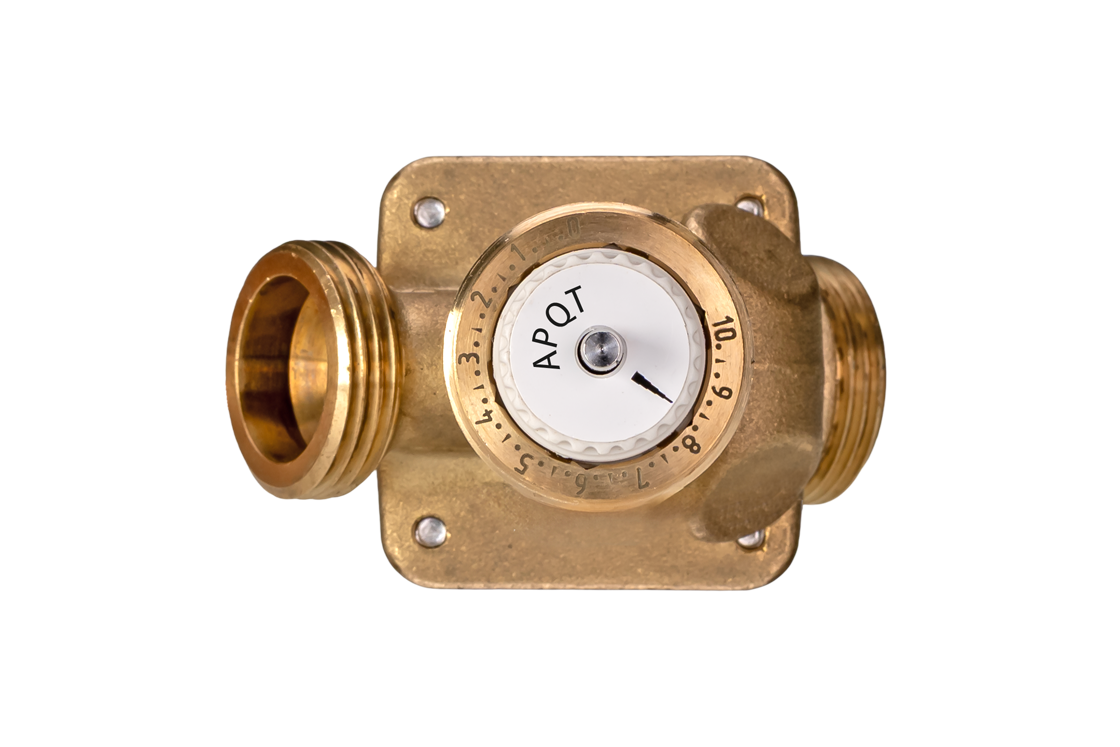

Ридан 003Z1413R — Автоматический балансировочный клапан APQT DN20 HP
Заявка на покупку или консультацию
×Характеристики
Конус регулятора перепада давлений
Нержавеющая сталь
Рабочая среда
Вода и водные растворы гликоля до 50%
Тип присоединения к трубопроводу
Внешняя резьба ISO 228/1
Температура рабочей среды, °С
120
Герметичность затвора (объем протечки / класс герметичности)
Нет видимой протечки в соответствии с ISO 5208
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
20
Климатическое исполнение
УХЛ4
Резьба штуцеров для присоединения к трубопроводу, дюймы
G 1 A
Корпус
DZR латунь
H₁, мм
81
L2, мм
56
L₁, мм
82
H2, мм
33
b
0
Максимально допустимый перепад давлений, бар
4
Минимальный перепад требуемый для работы клапана, бар
0.28
Диапазон настроки ΔP, бар
0,1-0,25
Конус клапана
Латунь
Документация
Паспорт
Руководство
Сертификат
Инструкция
2D Чертеж
3D Чертеж
Техническое описание
