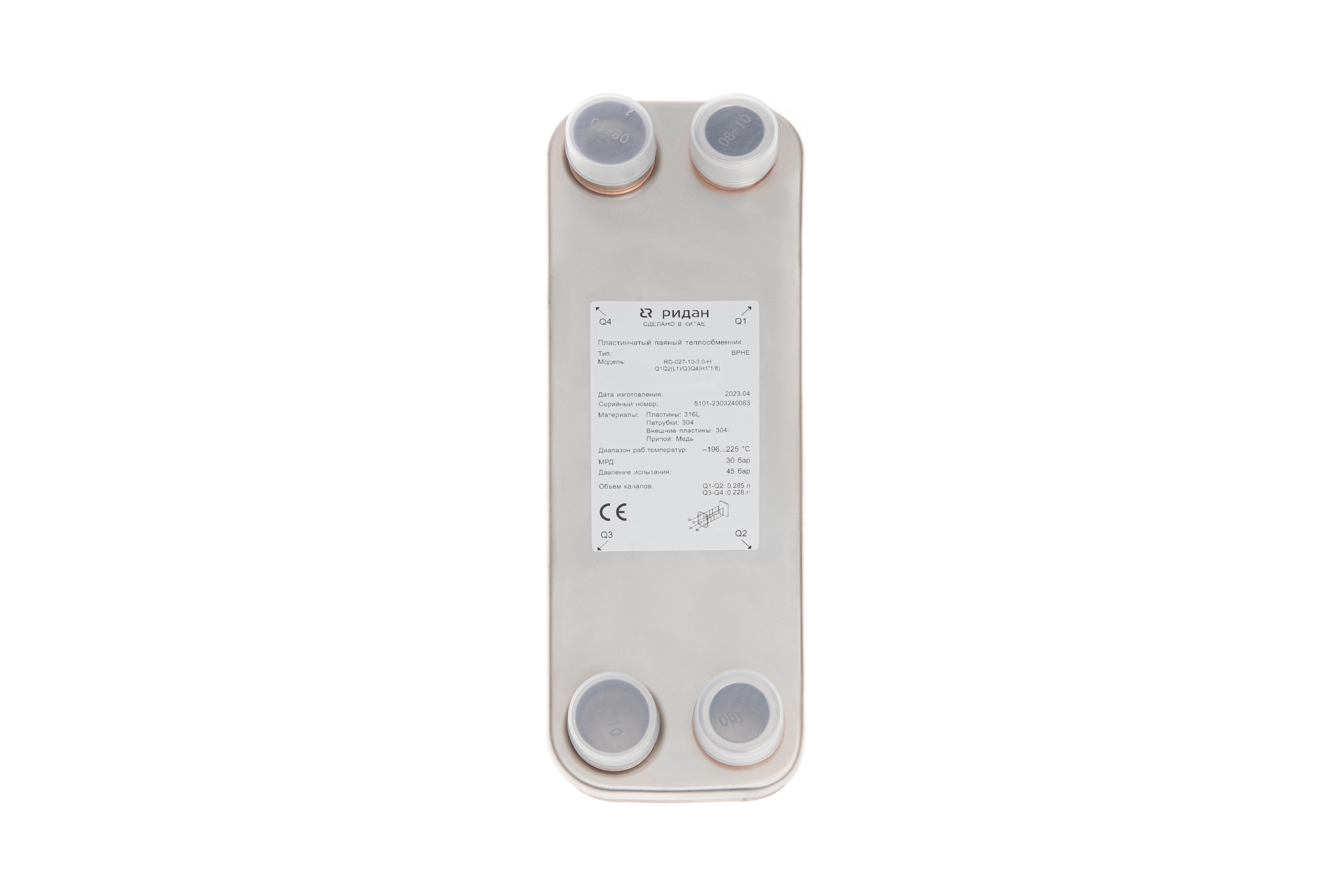

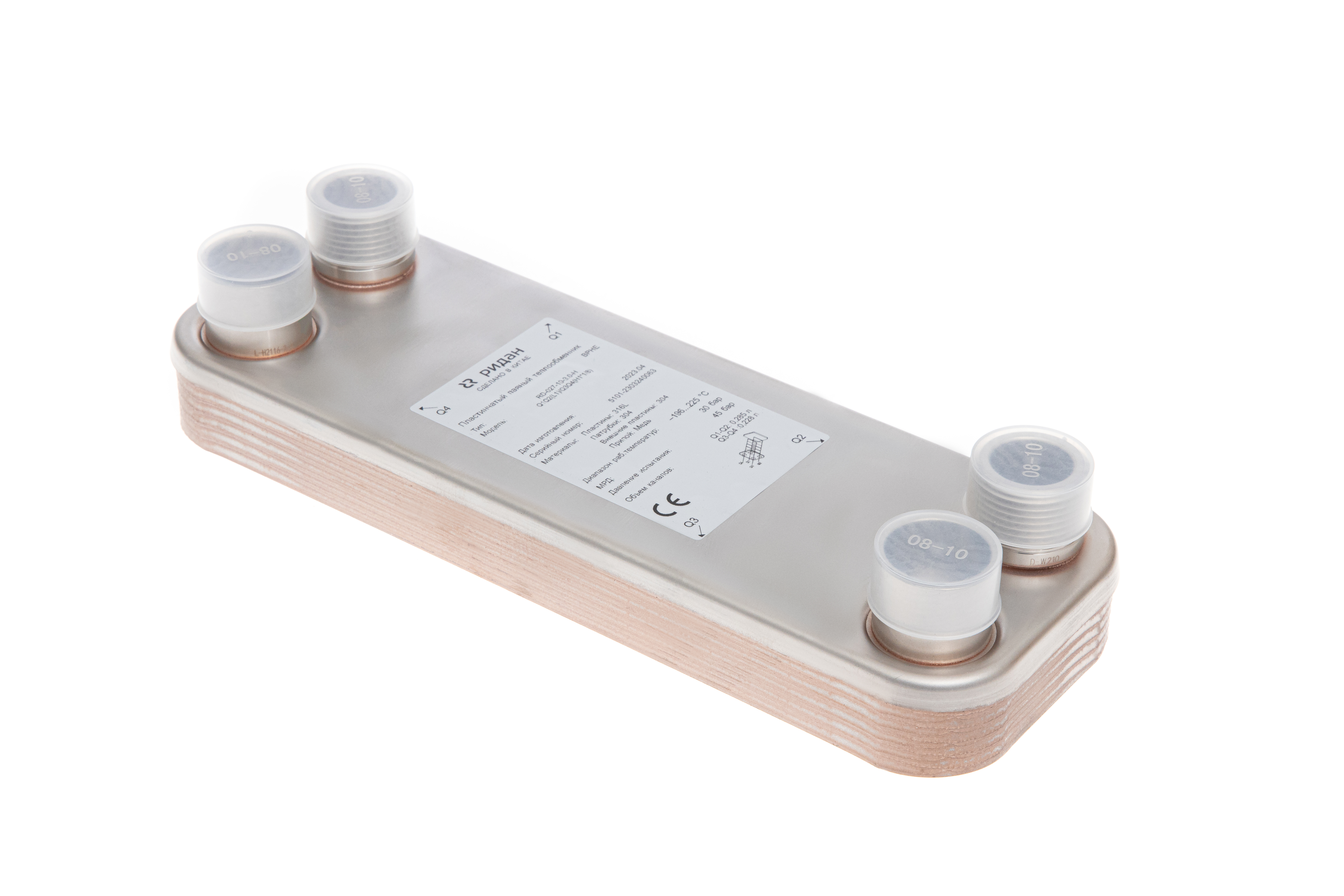

Ридан 021B8727R — Теплообменник пластинчатый паяный BPHE_RD-027-26-3,0-H, присоединительный штуцер Q1/Q2 — L1, Q3/Q4 — H1"1/8
Заявка на покупку или консультацию
×Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
306x130x70
A,мм
70
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1''
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1''
Вместимость канала Q3Q4, л
0.684
Вместимость канала Q1Q2, л
0.741
Масса теплообменника (нетто), кг
4,4
Модель
RD-027-26-3,0-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
45
Рабочее давление, бар
30
Расчетное давление, бар
30
Количество пластин
26
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
Письмо о замене
