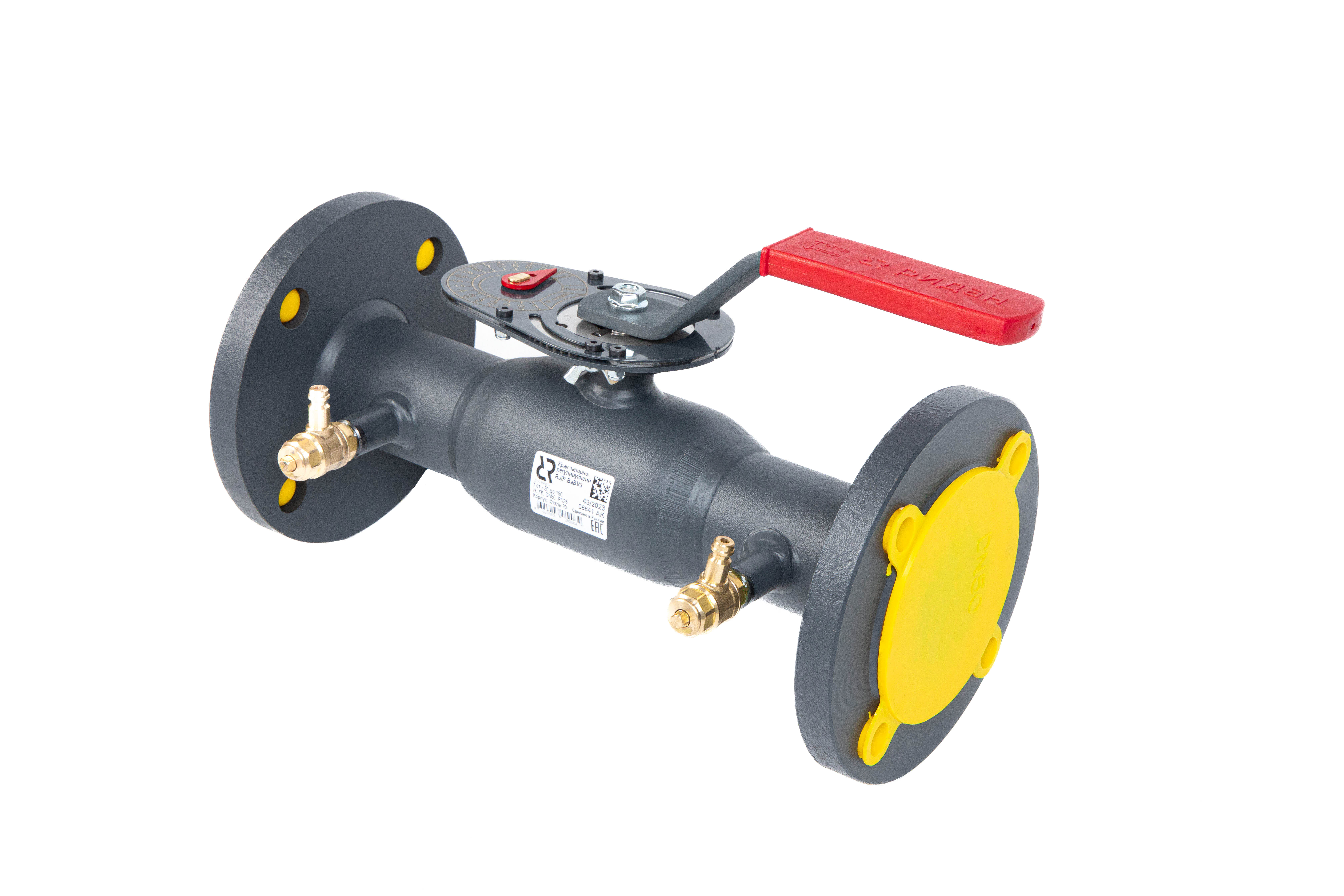

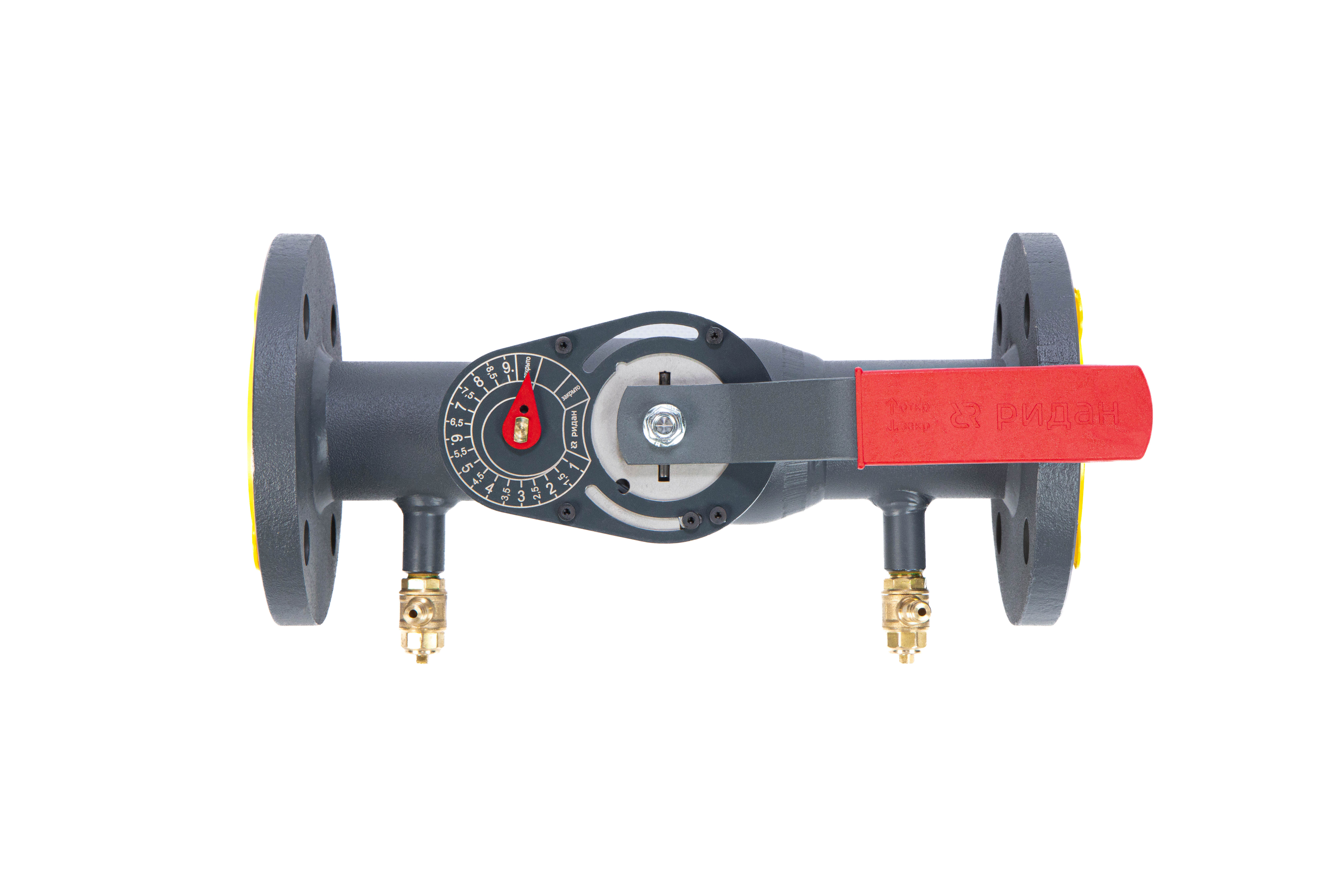

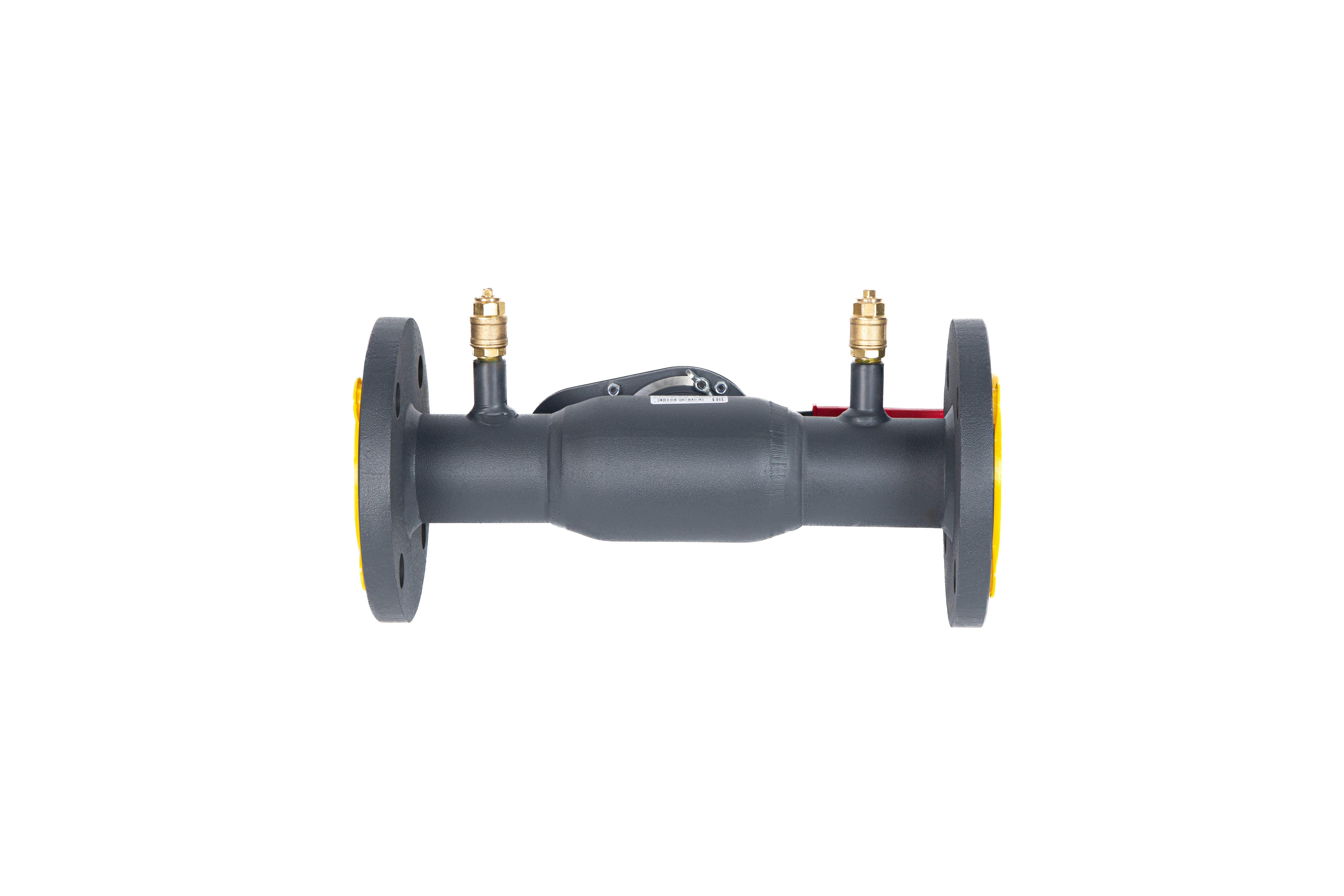

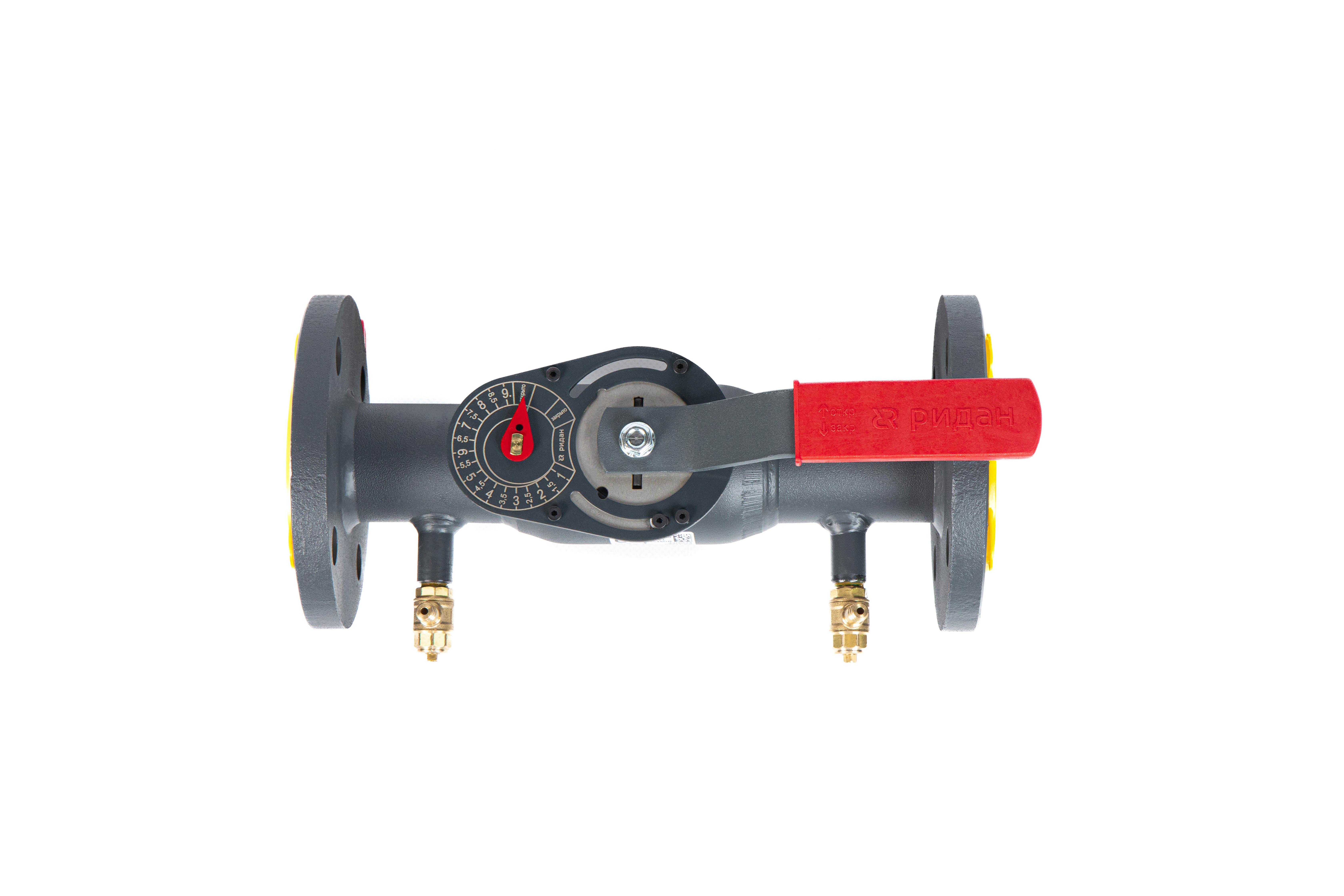

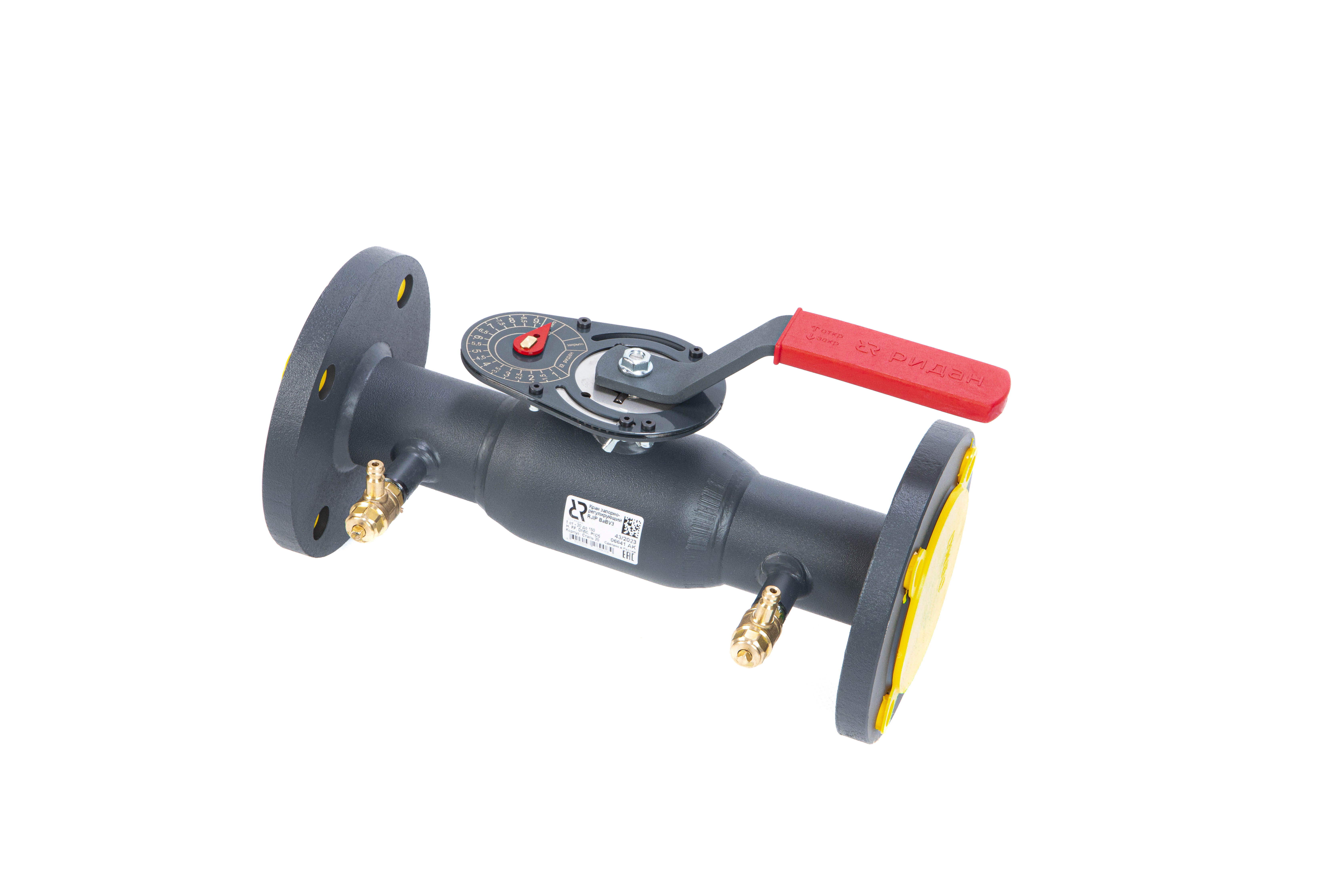

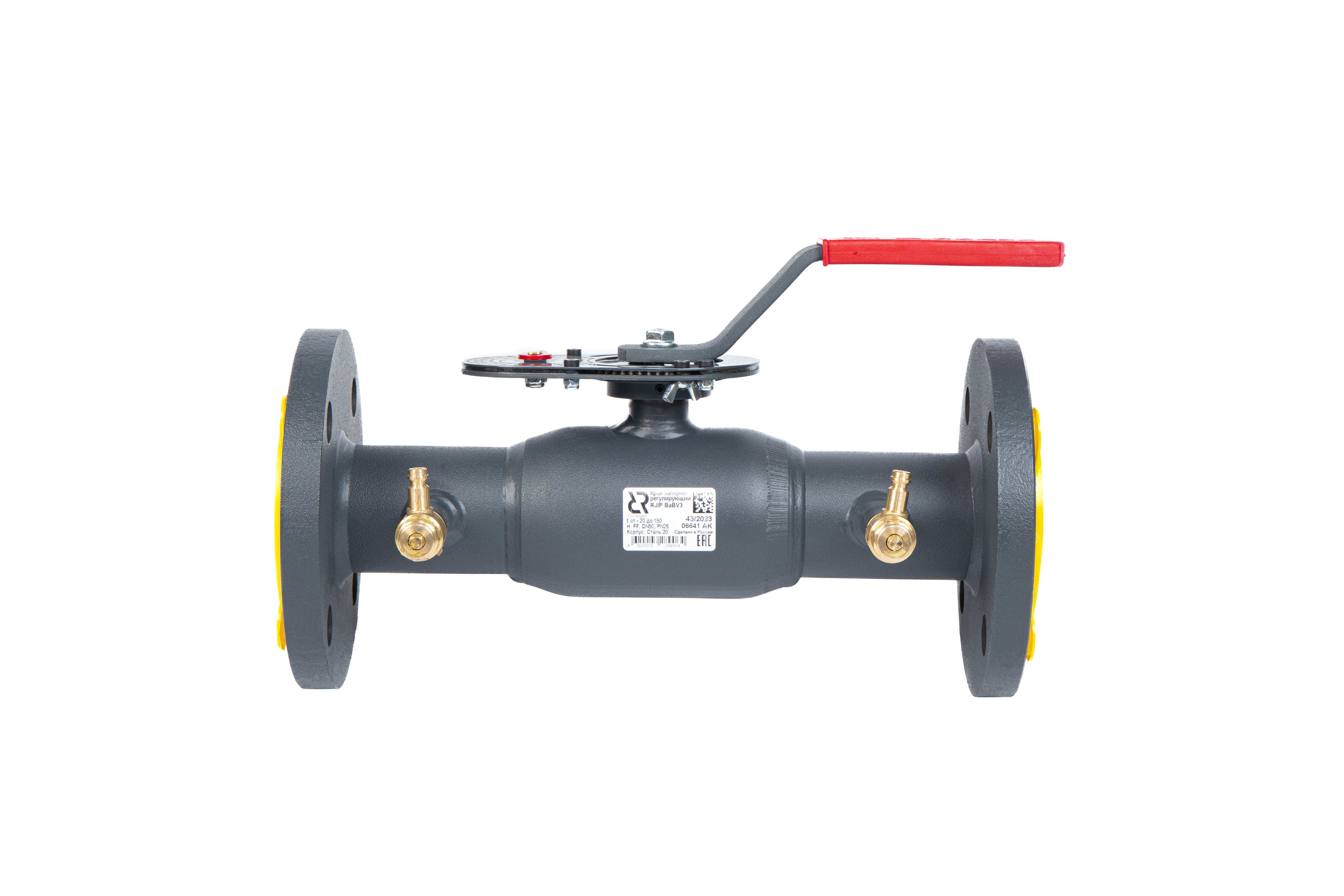

Ридан 065N9547GR — Клапан запорно-регулирующий RJIP BaBV3 Ду80 Ру25 фланцевый ГОСТ
Заявка на покупку или консультацию
×Характеристики
Ответные фланцы (обеспечиваются силами заказчика)
Ответные фланцы должны соответствовать ГОСТ 33259-2015 исполнение В, тип 11 или тип 01.
Температура окружающей среды (эксплуатация), °C
-20 … +70
H, мм
154
D, мм
83
L, мм
380
Масса, кг, не более
13,34
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
80
I, мм
101
F, мм
195
B, мм
89
Пропускная способность Kvs, м³/ч
100
Корпус
Сталь 20
A, мм
127
W, мм
85
Пробное (испытательное) давление согласно ГОСТ 356, бар
37,5
Шток
Нержавеющая сталь
Герметичность затвора по ГОСТ 9544
Класс А по ГОСТ 9544-2005
M, мм
126
S, мм
330
Уплотнение шара
ПТФЭ, армированный углеволокном
Температура перемещаемой среды Т, ºС
-20 … 150
N, мм
110
Соединения с трубопроводом
Фланцевое (FF)
Перемещаемая среда
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
Рекомендуемый перепад давлений на клапане не более ΔР, бар
1
Сальниковое уплотнение
EPDM
Шар
Нержавеющая сталь
PH среды
От 7 до10
Температура окружающей среды (хранение/транспортировка), °C
-40 … +70
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
