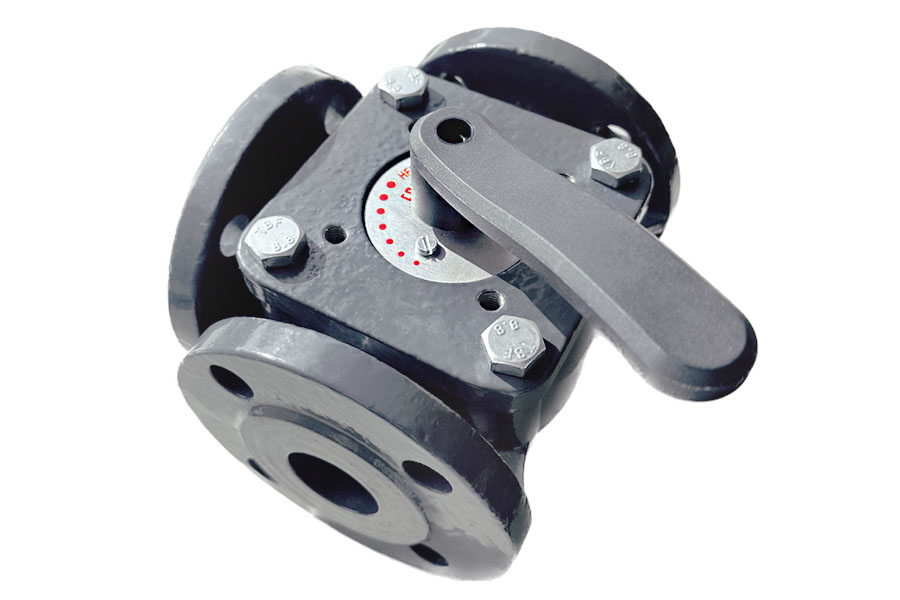

Ридан 065Z0429R — Клапан регулирующий поворотный HFE-3R DN25, Kvs 18, чугун, фланцевый, Т макс - 110 ℃, PN6
Заявка на покупку или консультацию
×Характеристики
H, мм
136
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцы, PN=6 бар
Температура рабочей среды, °С
2-110
Герметичность затвора (объем протечки / класс герметичности)
При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока
D, мм
11.5
L, мм
150
Масса, кг, не более
4,6
Номинальное давление (PN), бар
6
Номинальный диаметр (DN), мм
25
B, мм
50
Уплотнение
EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
18
Корпус
Серый чугун EN-GJL-250 (GG25)
H₁, мм
140
L₁, мм
75
EAN (single-pack)
4680580031760
PH среды
Мин. 7 , Макс 10
Количество (multi-pack)
4
EAN (multi-pack)
4680580031777
Запорный элемент (шар, диск, золотник)
Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Вид привода или регулирующего блока
AMB-162R
Характеристика регулирования
Линейная
Крутящий момент при PN, Нм
5
Максимально допустимый перепад давлений, бар
0,5 бар при управлении клапаном в ручном режиме
DC, мм
75
n
4
