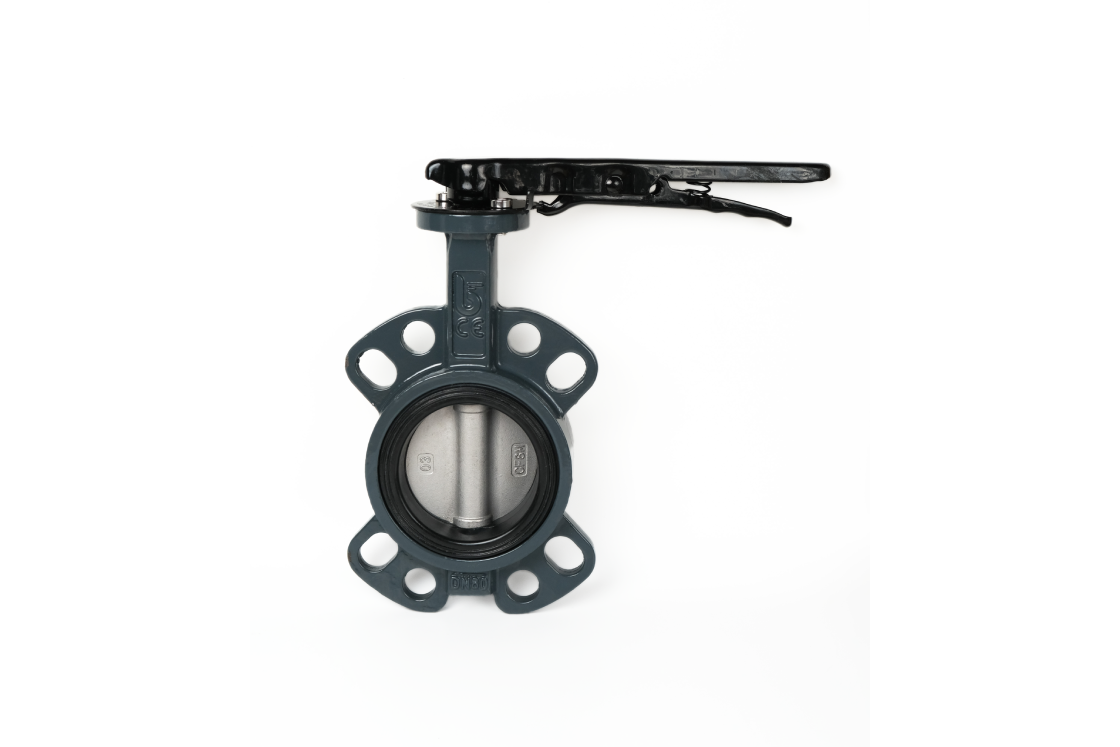

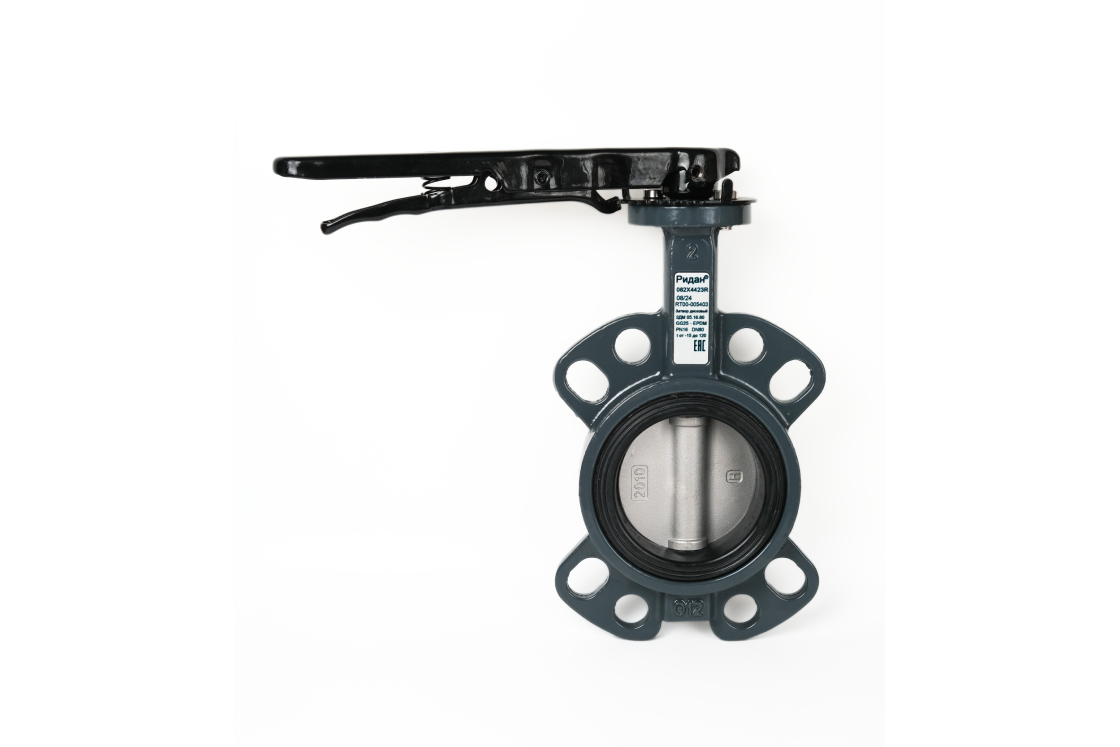

Ридан 082X4403R — Затвор дисковый поворотный ЗДМ 03.16.80, PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Заявка на покупку или консультацию
×Характеристики
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Центрирующие проушины
Температура рабочей среды, °С
от -15 до +120
Температура окружающей среды, °С
от -15 до +70
Материал корпуса
Серый чугун GG25
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
D, мм
150
Масса, кг, не более
3,2
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
B, мм
90
A, мм
46
материал диска
чугун с эпоксидным покрытием GJS 400-15
Материал уплотнения
EPDM
ØY, мм
90
R, мм
26
ØC, мм
118
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Назначенный ресурс работы
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
F1, мм
216
Z, мм
27
Максимальное рабочее давление среды при температуре +20С (Рр), бар
16
Исполнение
с рукояткой
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
Дополнительные требования
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Документация
Паспорт
Руководство
Сертификат
Письмо о замене
BIM модель
Каталог
Техническое описание
