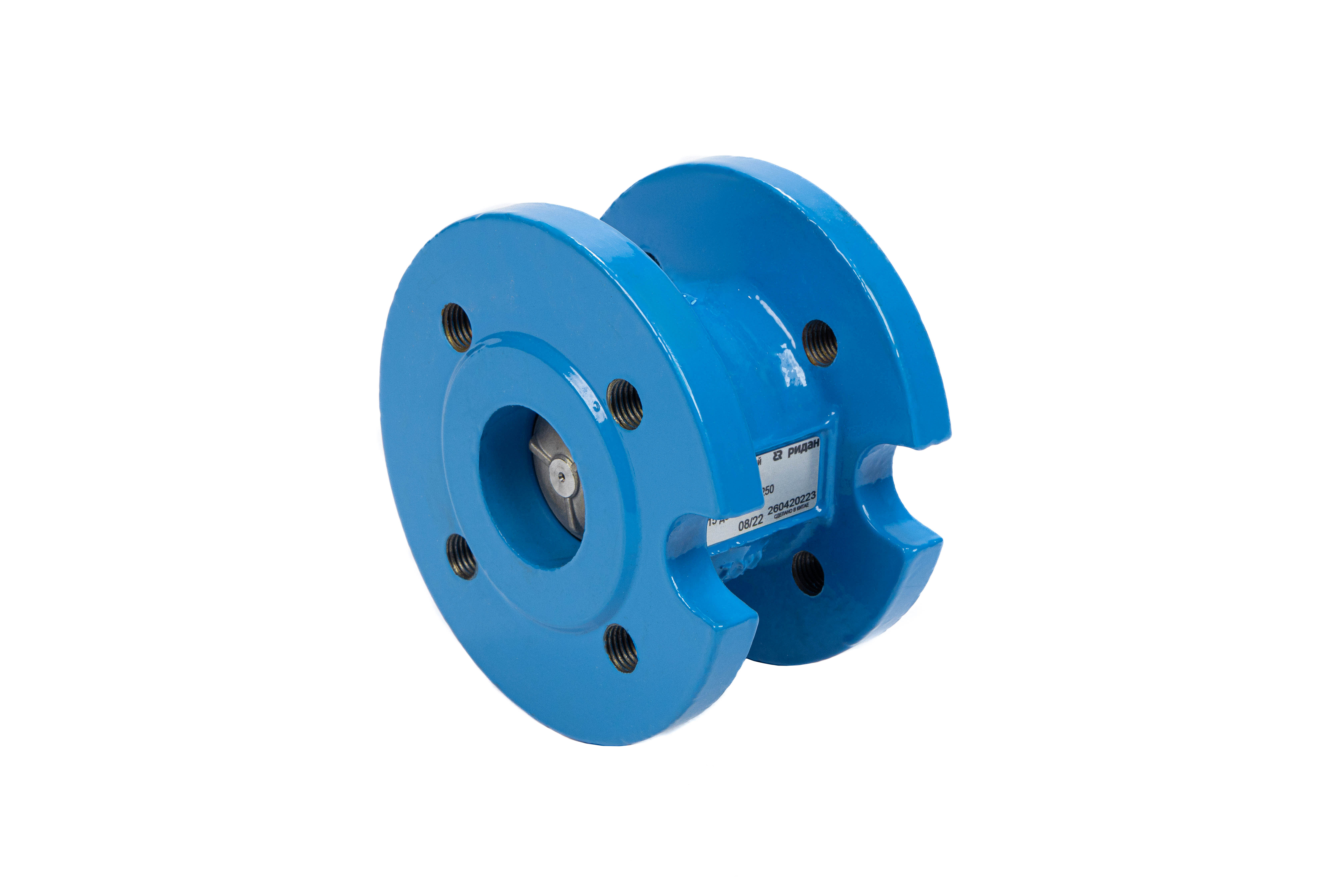

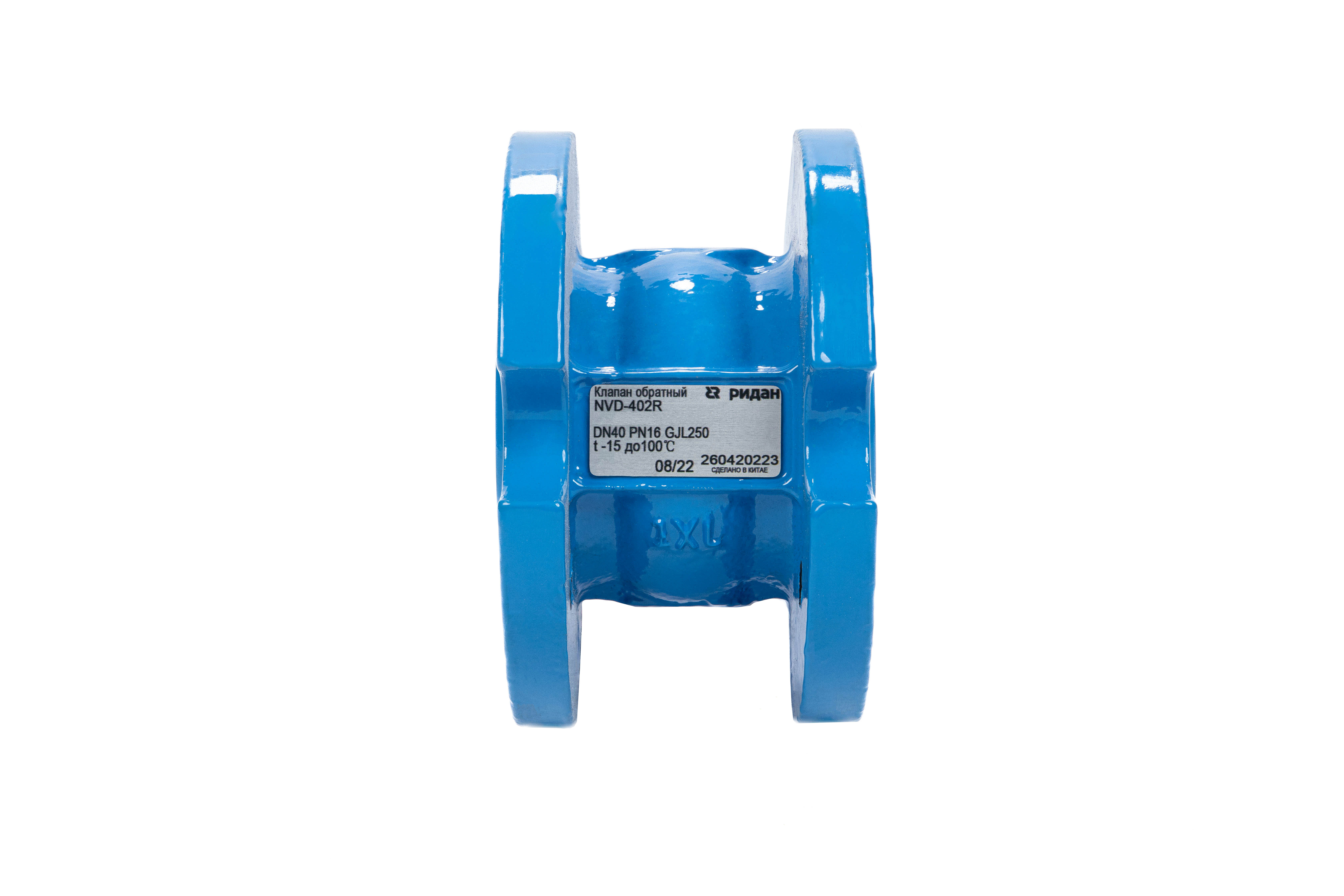

Ридан NVD-402R 082X8470R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN40, чугун GJL250
Заявка на покупку или консультацию
×Характеристики
Рабочая среда
Вода, гликолевые растворы до 50%
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
97
Масса, кг, не более
5,6
Номинальный диаметр (DN), мм
40
Уплотнение
EPDM
C, мм
165
Корпус
Чугун GJL250
A, мм
100
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
80
Гидравлическая характеристика (KVs), м³/ч
99
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
125
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
510
Давление открытия клапана при движении потока вниз, мм.в.ст.
382
Давление открытия клапана при движении потока вверх, мм.в.ст.
639
Затвор клапана
Корр.ст.сталь А351 CF8
Направляющая
Корр.ст.сталь А351 CF8
Шток
Корр.ст.сталь А351 CF8
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
