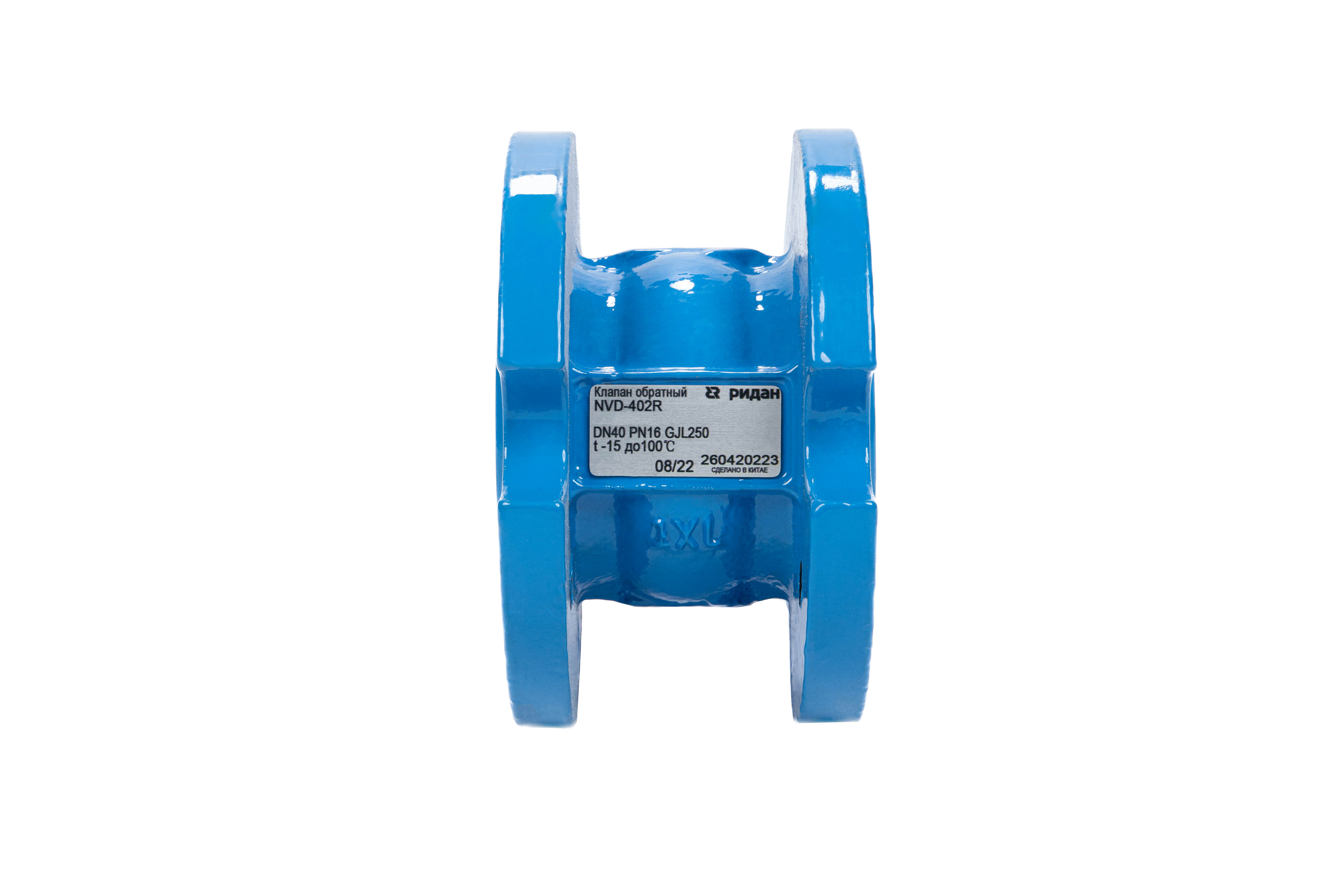

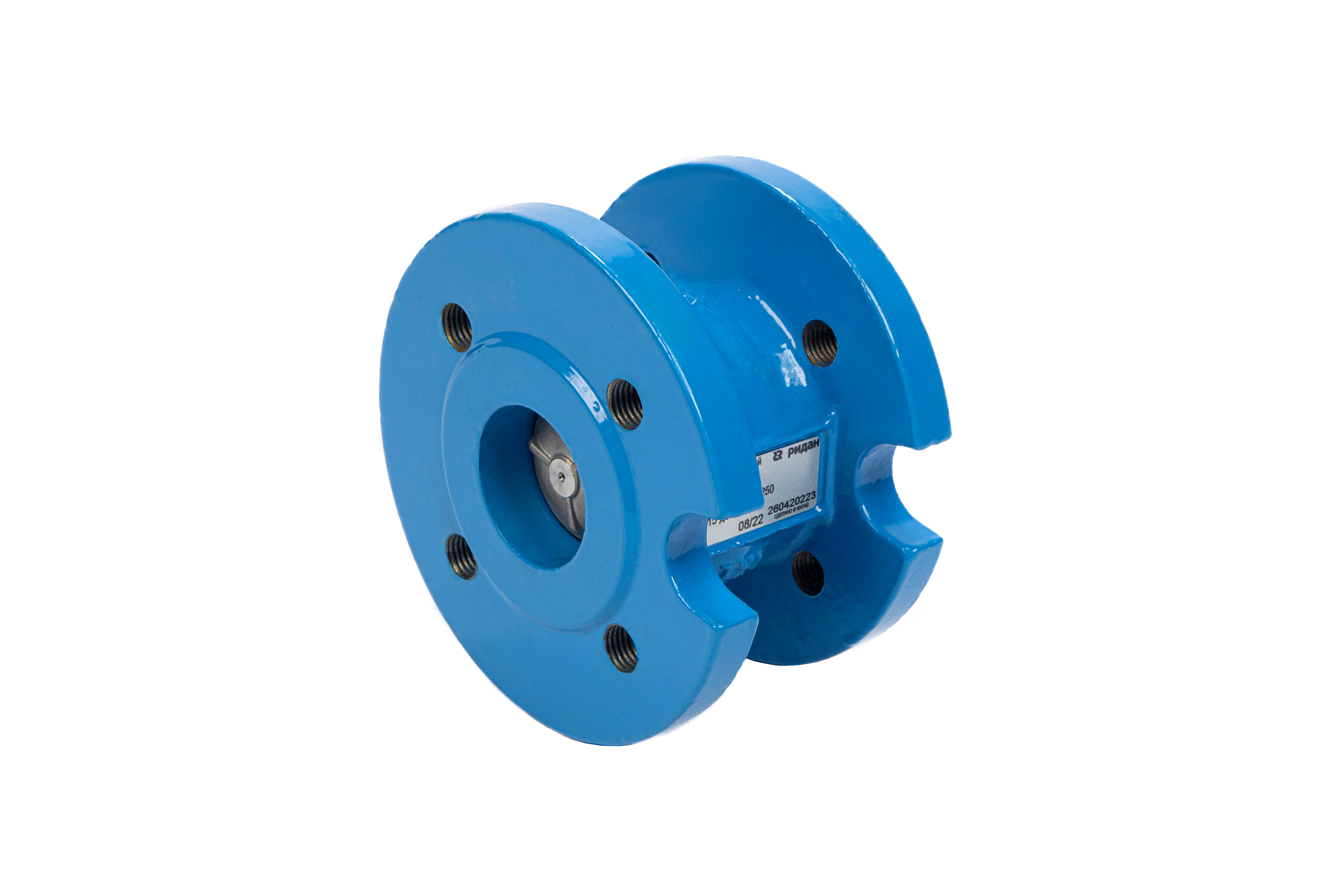

Ридан NVD-402R 082X8477R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN200, чугун GJL250
Заявка на покупку или консультацию
×Характеристики
Рабочая среда
Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
338
Масса, кг, не более
48,6
Номинальный диаметр (DN), мм
200
Уплотнение
EPDM
C, мм
340
Корпус
Чугун GJL250
A, мм
300
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
194
Гидравлическая характеристика (KVs), м³/ч
985
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
208
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
429
Давление открытия клапана при движении потока вниз, мм.в.ст.
221
Давление открытия клапана при движении потока вверх, мм.в.ст.
639
Затвор клапана
Чугун GJL250
Направляющая
Чугун GJL250
Шток
Корр.ст.сталь AISI302
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
Документация
Паспорт
Руководство
Инструкция
Письмо о замене
BIM модель
Каталог
Техническое описание
