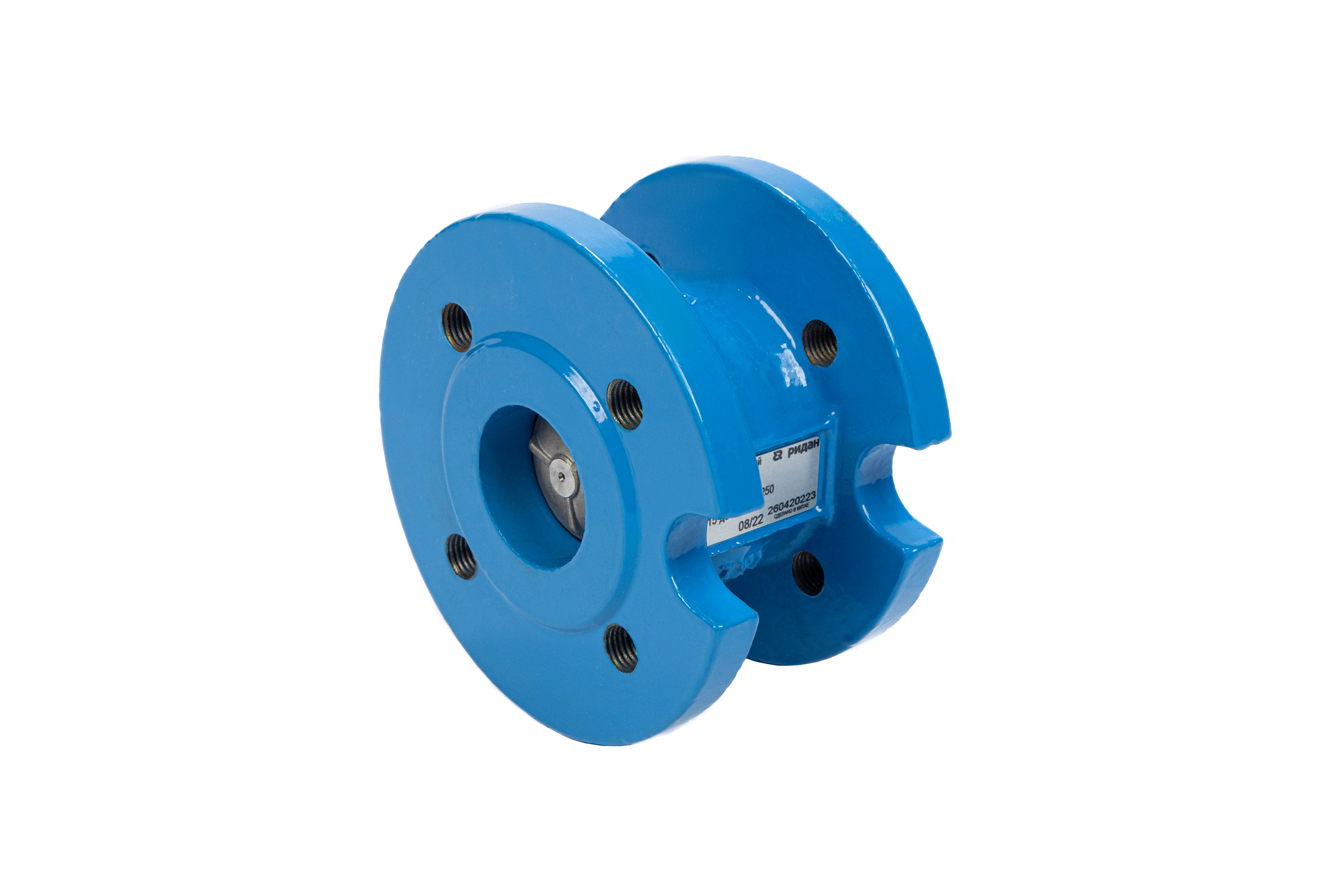

Ридан NVD-402R 082X8478R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN250, чугун GJL250
Заявка на покупку или консультацию
×Характеристики
Рабочая среда
Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
420
Масса, кг, не более
81,4
Номинальный диаметр (DN), мм
250
Уплотнение
EPDM
C, мм
405
Корпус
Чугун GJL250
A, мм
370
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
242
Гидравлическая характеристика (KVs), м³/ч
1620
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
244
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
448
Давление открытия клапана при движении потока вниз, мм.в.ст.
204
Давление открытия клапана при движении потока вверх, мм.в.ст.
690
Затвор клапана
Чугун GJL250
Направляющая
Чугун GJL250
Шток
Корр.ст.сталь AISI302
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
